Jak opinka i rozstaw pali zmieniają pracę obudowy berlińskiej w różnych gruntach

Bezpieczne prowadzenie głębokich prac ziemnych wymaga precyzyjnego dopasowania konstrukcji oporowej do warunków geologicznych panujących na placu budowy. W wykopie o głębokości kilku metrów zmiana rodzaju opinki lub rozstawu pali potrafi całkowicie odwrócić zachowanie całej obudowy. Zamiast stabilnego podparcia gruntu pojawia się ryzyko wypychania elementów lub nadmiernych przemieszczeń, gdy układ nośny nie odpowiada rzeczywistemu parciu mas ziemnych. Inżynierowie geotechnicy muszą zbalansować sztywność zastosowanych materiałów z parametrami fizykochemicznymi podłoża, aby uniknąć poważnych awarii. Odpowiednio dobrana geometria zabezpieczenia chroni pobliską infrastrukturę, instalacje podziemne i pozwala na sprawne prowadzenie docelowych robót fundamentowych.

Przeczytaj również: Tanie mieszkania w Poznaniu: jak wybrać najlepszą lokalizację?

Jak układ pali współpracuje z opinką wykopu?

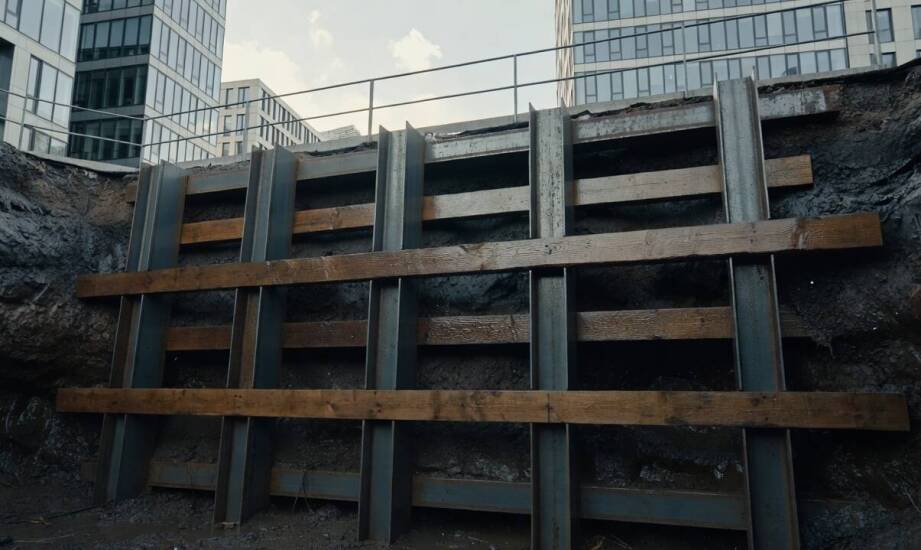

Ścianka berlińska to konstrukcja oporowa, która składa się z pionowych pali stalowych, najczęściej wytrzymałych dwuteowników, pogrążanych w gruncie w rozstawie od 1,0 do 2,0 m oraz współpracującej z nimi opinki. Kształtowniki tworzą sztywny stelaż, który przejmuje główne siły i przenosi obciążenia na głębsze warstwy podłoża. Przestrzenie między stalowymi profilami domyka materiał wypełniający, tworząc ciągłą barierę dla ziemi. Prawidłowo zamontowana opinka przenosi parcie czynne gruntu bezpośrednio na półki pali, co warunkuje stateczność całego zabezpieczenia w każdej fazie robót.

Przeczytaj również: Jak często należy przeprowadzać inspekcje i konserwację zabezpieczeń antykorozyjnych?

Zgodnie z dobrymi praktykami inżynierskimi montaż wypełnienia prowadzi się zazwyczaj etapami od góry w dół, równolegle z postępem prac ziemnych. W miarę pogłębiania wykopu i odsłaniania kolejnych pasów gruntu wykonawca sukcesywnie zakłada opinkę za kołnierze stalowych profili. Takie podejście stosuje się niezależnie od wybranego materiału wypełniającego, ponieważ pozwala to na bieżąco zabezpieczać skarpy przed niekontrolowanym osuwaniem się urobku. Mechanizm ten wymusza ścisłą współpracę obu komponentów. Wypełnienie pracuje na zginanie między sztywnymi podporami, podczas gdy stalowe słupy przenoszą dominujące siły tnące oraz potężne momenty gnące generowane przez napierającą ziemię.

Przeczytaj również: Jakich błędów przy montażu okien należy unikać?

Dobór materiałów i rozstawu do specyfiki podłoża

Wybór docelowego materiału wypełniającego zależy od rygorystycznych wymogów projektowych oraz zakładanego czasu funkcjonowania zabezpieczenia. Drewniana opinka z grubych krawędziaków zapewnia wysoką elastyczność i zdecydowanie ułatwia dopasowanie bariery do lokalnych nierówności wykopu. Rozwiązanie to wykazuje jednak nieco niższą sztywność i mniejszą szczelność na stykach pojedynczych desek. Stalowa zabudowa oferuje znacznie wyższą wytrzymałość mechaniczną, co skutecznie ogranicza ugięcia materiału przy większych rozpiętościach między słupami. Betonowe prefabrykaty gwarantują natomiast najwyższą sztywność oraz wieloletnią odporność na degradację w środowisku gruntowym, silnie redukując przemieszczenia sąsiadujących obiektów.

Zwiększanie odstępów między pionowymi profilami nośnymi bezpośrednio wydłuża rozpiętość opinki. Modyfikacja tej geometrii generuje wyższe naprężenia w materiale wypełnienia, co wymusza zastosowanie grubszych desek, wzmocnionych profili lub dodatkowych stężeń. W gruntach silnie spoistych, takich jak twardoplastyczne gliny czy iły, dopuszczalny rozstaw pali bywa często maksymalizowany. Wynika to z faktu, że grunty spoiste wykazują lepszą chwilową stateczność odsłoniętej skarpy w trakcie wybierania mas ziemnych. Z kolei w piaskach luźnych i jednofrakcyjnych parametry te trzeba skorygować w dół. Zagęszczenie słupów nośnych ułatwia szybkie zakładanie krótkiej opinki i zapobiega osypywaniu się sypkiego materiału.

Wysoki poziom wód gruntowych stanowi ogromne wyzwanie dla tego typu technologii oporowych. Naturalna nieszczelność standardowego układu berlińskiego sprzyja niepożądanemu wypływowi cieczy, co prowadzi do groźnego wypłukiwania drobnych cząstek ziemi zza obudowy. Wymaga to wdrożenia specjalistycznych rozwiązań uszczelniających lub całkowitej zmiany metody fundamentowania. W doborze takich technologii specjalizuje się Przedsiębiorstwo Robót Inżynieryjnych Żyrardów, realizujące złożone zadania z zakresu geotechniki. Ignorowanie warunków hydrologicznych i pozostawienie nadmiernego rozstawu słupów w nawodnionym piasku grozi utratą nośności okolicznych fundamentów.

Ostateczna efektywność zastosowanego układu zależy od rzetelnego dopasowania parametrów konstrukcyjnych do faktycznego naporu gruntu. Sama nazwa wybranej technologii czy bazowanie na standardowych wytycznych nie gwarantują bezpieczeństwa skomplikowanej inwestycji budowlanej. Poprawne funkcjonowanie stalowego stelaża oraz płyt wypełniających wymaga skrupulatnych obliczeń, popartych szczegółowymi odwiertami geologicznymi. Odpowiednio skalibrowana relacja między elastycznością opinki a nośnością pali zapobiega stanom awaryjnym i gwarantuje płynne prowadzenie prac poniżej poziomu terenu. Przemyślane zabezpieczenie wykopu to absolutny fundament, który determinuje stabilność całego procesu budowlanego.
